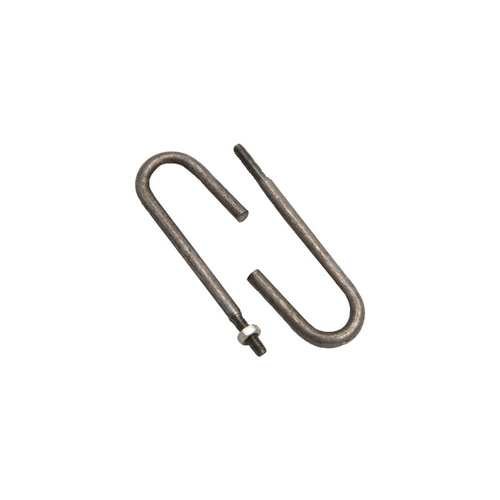

عصایی مشعل 3 تا 5 (دنده 4 و دنده 5)

معرفی

مشعل‌های گازی در ظرفیت‌های متوسط (3 تا 5) برای ایمنی و کنترل شعله مجهز به قطعه‌ای به نام عصایی یا میله یون هستند. این قطعه کنار میله یون در دهانهٔ مشعل قرار گرفته و وظیفهٔ تشخیص وجود یا عدم وجود شعله را بر عهده دارد؛ جریان ضعیفی که به‌واسطهٔ یونیزاسیون شعلهٔ آبی ایجاد می‌شود، از طریق عصایی به رلهٔ مشعل منتقل می‌شود تا در صورت خاموش شدن شعله، گاز قطع شود. این قطعه وابسته به حرارت نیست و در دماهای بالا نیز قابل استفاده می‌باشد؛ به همین دلیل عمر طولانی دارد.

ویژگی‌ها

• دو نوع رزوه: عصایی‌های سایز 3 تا 5 برای سازگاری با مدل‌های مختلف مشعل در دو نوع دنده 4 (رزوهٔ ریز) و دنده 5 (رزوهٔ درشت) عرضه می‌شوند. تفاوت اصلی این دو نوع در گام رزوه است؛ هر دو مدل عملکرد یکسان دارند اما رزوهٔ ریز یا درشت آن‌ها با مهرهٔ نگهدارندهٔ مشعل‌های مختلف سازگار است.
• ابعاد و وزن: اندازهٔ تقریبی این قطعه 5 × 5 × 5 سانتی‌متر و وزن آن حدود 200 گرم است، بنابراین نصب آن روی مشعل‌های متوسط آسان است.
• مقاومت حرارتی: عصایی با وجود در معرض بودن شعله، به‌دلیل اتکا به جریان الکتریکی و استفاده از مواد نسوز، در دماهای بالا عملکرد خود را حفظ کرده و طول عمر زیادی دارد.
• واکنش سریع: این قطعه با انتقال فوری جریان الکتریکی، وضعیت شعله را سریعاً به رلهٔ مشعل اطلاع می‌دهد و از وقوع خطر جلوگیری می‌کند.
• فاصله نصب: برای عملکرد صحیح و جلوگیری از جرقه زدن ناخواسته، فاصلهٔ بین عصایی و میله یون حدود 7 تا 10 میلی‌متر تنظیم می‌شود.

نکات نصب

1. نصب صحیح: عصایی و میله یون باید طوری نصب شوند که فاصلهٔ بین آن‌ها 7 تا 10 میلی‌متر باشد؛ این فاصله اجازه می‌دهد جریان یونیزاسیون به‌درستی برقرار شود و احتمال اشتباه در تشخیص شعله کاهش یابد.
2. عدم وابستگی به حرارت: عصایی مانند ترموکوپل عمل نمی‌کند؛ بنابراین در دمای بالا می‌توان از آن استفاده کرد و در صورت وجود رسوب یا سوختگی باید تمیز یا تعویض گردد.
3. انتخاب رزوه: هنگام تهیه عصایی به نوع رزوهٔ آن توجه کنید تا با جای پیچ مشعل مطابقت داشته باشد. دنده 4 معمولاً برای مشعل‌های با مهرهٔ ریز و دنده 5 برای مهرهٔ درشت استفاده می‌شود.

این اطلاعات به کاربران کمک می‌کند تا عصایی مناسب مشعل خود را انتخاب کرده و به ایمنی و عملکرد درست سیستم احتراق اطمینان داشته باشند.
