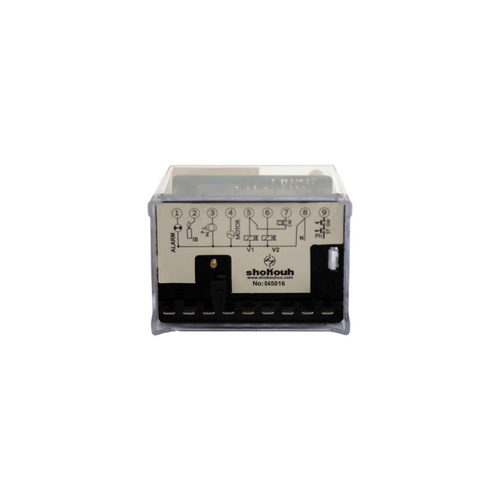

رله 2 شیر آلارم‌دار گازی مدل G790 (رله مشعل گازی)

معرفی محصول

رله‌های کنترل مشعل وظیفه دارند فرآیند روشن و خاموش کردن مشعل و نظارت بر ایمنی شعله را به‑صورت خودکار انجام دهند. رله 2 شیر آلارم‌دار مدل G790 محصول شرکت شکوه الکترونیک از این سری، برای مشعل‌های گازسوز با دو شیر برقی طراحی شده است. این رله مناسب سیستم‌های گرمایشی خانگی و نیمه‌صنعتی و مشعل‌هایی با ظرفیت 50 تا 500 هزار کیلوکالری است.

رله G790 دارای قاب پلی‌کربنات نسوز و نشکن است که داخل آن مدارات کاملاً الکترونیکی قرار دارد. روی بدنه دو چراغ LED تعبیه شده است؛ یکی وضعیت خطا و دیگری وضعیت شعله را نشان می‌دهد. همچنین خروجی آلارم، دکمه ریست و پیچ بستن در بالای رله قرار دارند که کاربر می‌تواند به راحتی عملکرد رله را کنترل کند. این رله با حسگر شعله میله یونیزاسیون کار می‌کند و قبل از دادن فرمان به شیرهای برقی، از طریق پرشر سوئیچ (سوئیچ فشار هوا) اطمینان می‌یابد که فن دمنده به‌درستی کار می‌کند تا عمل احتراق ایمن باشد.

به کمک توانایی کنترل دو شیر برقی، رله G790 می‌تواند ابتدا شیر اول را برای فاز جرقه باز کند و پس از اطمینان از شکل‌گیری شعله، با تاخیر کوتاه شیر دوم را باز نماید. وجود آلارم و LED وضعیت یون باعث می‌شود کاربر در صورت ایجاد خطا یا خاموش شدن شعله بتواند سریعاً از وضعیت مشعل مطلع شود. این ویژگی‌ها رله G790 را برای ساختمان‌های بزرگ، کارخانه‌ها و سیستم‌های دو‌مشعله مناسب می‌کند، زیرا قادر است دو شیر سوخت را به‑صورت مستقل کنترل کند.

ویژگی‌ها و مزایا

• قاب نسوز و نشکن: بدنه پلی‌کربنات نسوز موجب مقاومت بالا در برابر حرارت و ضربه می‌شود.
• کنترل دو شیر سوخت با آلارم: قابلیت کنترل دو شیر برقی و مجهز بودن به آلارم و دو LED (خطا و شعله) امکان نظارت دقیق بر عملکرد مشعل را فراهم می‌آورد.
• حسگر شعله یونیزاسیون: تشخیص شعله توسط میله یون؛ در صورت عدم تشکیل شعله، جریان گاز قطع می‌شود.
• سیستم محافظ فن: رله با استفاده از پرشرسوئیچ مطمئن می‌شود که فن دمنده روشن است و در صورت نبود هوا، اجازه باز شدن شیر گاز را نمی‌دهد.
• قابلیت برنامه‌ریزی زمان‌ها: زمان تخلیه اولیه (پیش‌تهویه) حدود 30 تا 45 ثانیه و زمان جرقه‌زنی اولیه حدود 3 تا 5 ثانیه است؛ پس از خاموش شدن نیز در مدت 1 تا 2 ثانیه به حالت ریست بازمی‌گردد.
• استانداردهای ایمنی: رله دارای درجه حفاظت IP40 (برخی منابع IP44) و استاندارد عایق مناسب است.
