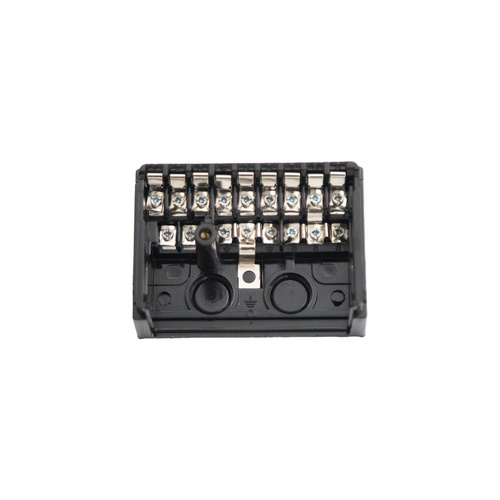

پایه رله 11 پایه شکوه (گاز و گازوئیل)

معرفی محصول

هر رله کنترل مشعل برای اینکه بتواند به صورت ایمن و مرتب به قطعات مختلف مشعل متصل شود نیاز به یک پایه رله دارد. این پایه به‑عنوان سوکت واسط، سیم‌کشی و اتصال رله را به تجهیزات مثل شیرهای برقی، فن و ترانس جرقه ساماندهی می‌کند و امکان تعویض سریع رله را فراهم می‌سازد.

پایه رله 11 پایه شکوه مخصوص مشعل‌های گازی و گازوئیلی طراحی شده و قابل استفاده با کنترلرهای شکوهمثل G790، TF701، G811 و G100 است. در این پایه، پین‌های فلزی از فولاد آلیاژی CK60 ساخته می‌شوند، سپس با عملیات حرارتی سختکاری و در نهایت با آبکاری کروم پوشش داده می‌شوند تا در برابر زنگ‌زدگی و سایش مقاوم باشند.

بدنه پایه از باکالیت یا پلی‌کربنات نسوز ساخته شده است و در برابر شعله و ضربه مقاوم است. طراحی محل اتصال پین‌ها به گونه‌ای است که از ایجاد اتصال ضعیف جلوگیری کند و از بروز عیوب یا خرابی در رله و سایر اجزاء مشعل جلوگیری می‌کند.

این پایه رله 11 پایه دارای سه ترمینال زمین (ارت)، سه ترمینال نول با اتصال داخلی و پنج ترمینال ورودی/خروجی برای مدارات فرمان است؛ چنین طراحی‌ای امکان سیم‌کشی مرتب و ایمن را فراهم می‌کند. وجود دو صفحه اتصال کابل باعث می‌شود سیم‌کشی بسته به نیاز از بالا یا پایین انجام شود. پایه‌‎رله شکوه با حداکثر ولتاژ 400 ولت و جریان 10 آمپر برای هر ترمینال کار می‌کند، در نتیجه برای مدارهای کنترل مشعل کاملاً مناسب است. این محصول ساخت ایران بوده و دارای یک سال گارانتی از شرکت شکوه الکترونیک است.
